Fuzor 2024：如何使用 4D 自动化：第 1 部分概览

适用场景与使用前提

本教程适用于在 Fuzor 中处理“如何使用 4D 自动化：第 1 部分概览”这一操作。开始前，建议已打开目标项目，并确认相关模型、进度、数据或协同资源已按本项目的管理规则加载。不同版本的菜单名称、位置与可用范围可能存在差异，应以当前安装版本和项目权限为准。

平野科技围绕 Fuzor 的4D 施工进度与计划模拟应用，提供技术整理、培训、咨询与实施支持。本文保留视频的实际操作顺序，便于 BIM、4D 模拟与 VDC 团队理解功能入口并复核工作流。

操作步骤

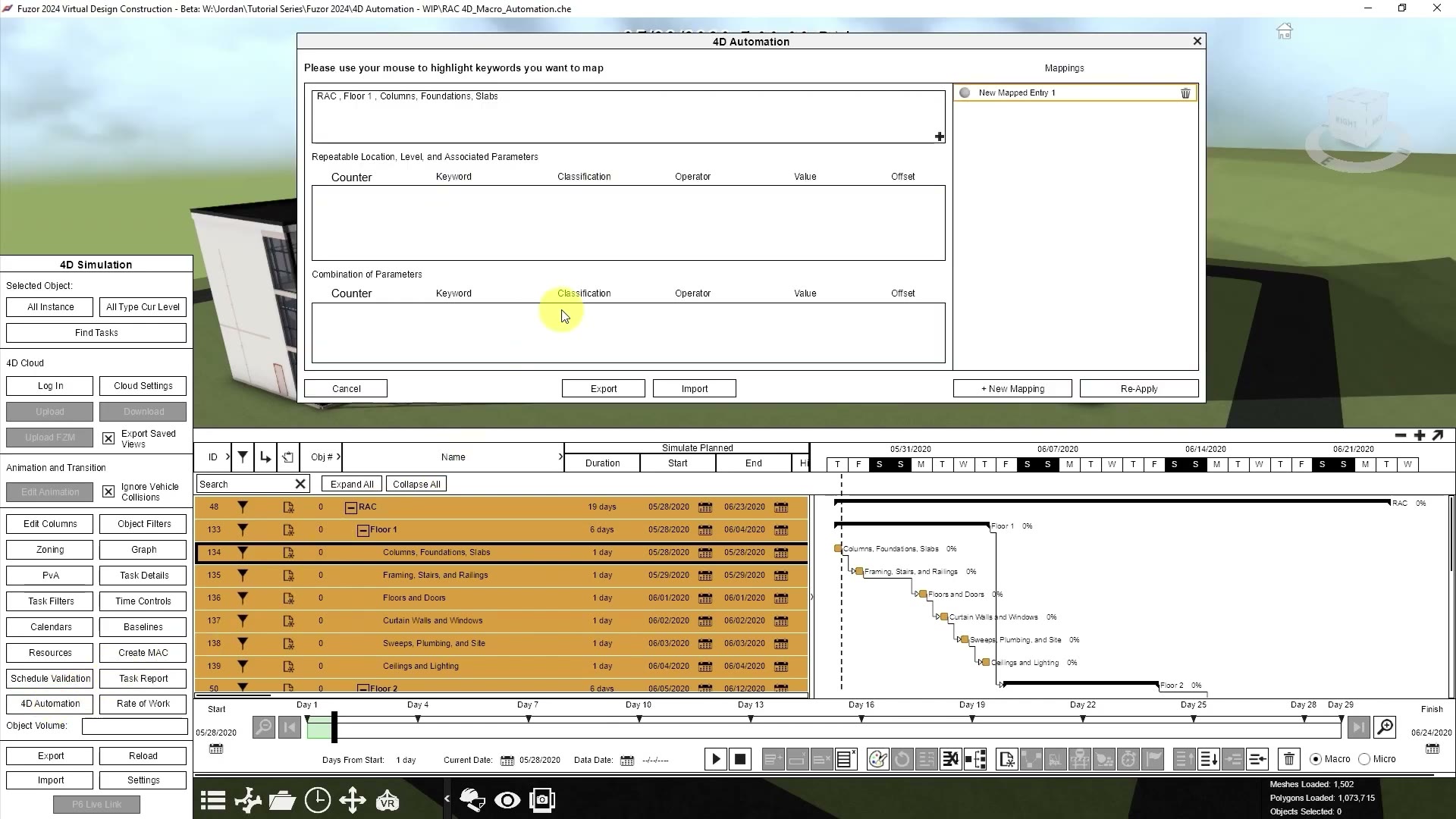

步骤 1

本期Fuzor2024新功能教程将介绍如何使用4D自动化；本期教程的目标，是将模型对象自动关联到4D进度计划；这项操作通过Fuzor新增的映射系统完成；首先，将模型和进度计划载入Fuzor；可以看到，模型中还没有任何对象关联到进度计划任务；现在打开4D模拟应用；选择一项任务，然后点击左侧的“4D自动化”；系统会打开“4D自动化”菜单；这里会显示该任务所属工作分解结构各层级的名称，包括任务名称；如果在选择任务前就打开了4D自动化，；请从进度计划中选择任务，再点击“新增映射”；创建映射时，在顶部字段中选中一段文字，；将其作为应用该映射的关键词；选中要创建关键词的字符串后，界面会弹出菜单，；其中包含“文档”“分区”“楼层”和“参数”选项；“文档”用于指定对象关联时所使用的来源文档，尤其适合；同时载入了多个模型的大型文件。

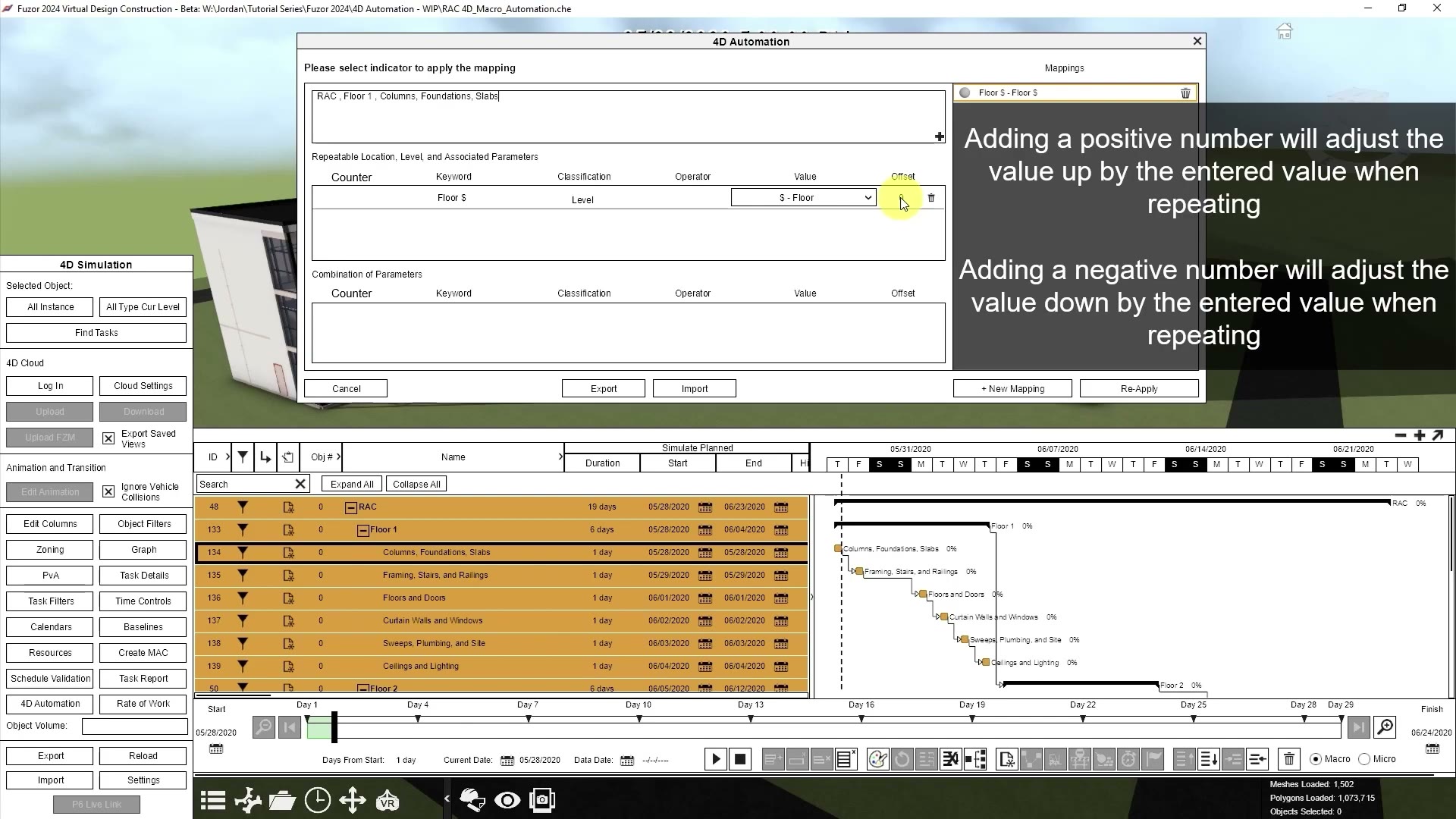

步骤 2

如果已在项目文件中创建分区，“分区”选项可以指定；要从哪个分区关联对象；“楼层”用于指定对象关联时所对应的Revit标高；“楼层”选项比较特殊，它支持使用计数器，；计数器在这里以美元符号表示；计数器可以作为不同数字值的占位符；例如，这个关键词中的美元符号；可以分别代表一层、二层和三层；“偏移”值用于告诉Fuzor在重复匹配时如何调整楼层；例如，对象在BIM参数中标记为一层，而进度计划将该层记为零层，；通过偏移值即可修正这类楼层编号不一致的问题；“参数”选项可以指定BIM数据中的任意参数；选中模型对象后，即可查看全部BIM数据，并找到需要使用的参数；映射参数分为“与”条件和“或”条件；“与”条件显示在上方字段中，对象和进度计划必须同时满足；这里的关联条件，映射才会生效。“或”条件显示在下方；字段中，表示对象和进度计划只需满足至少一项。

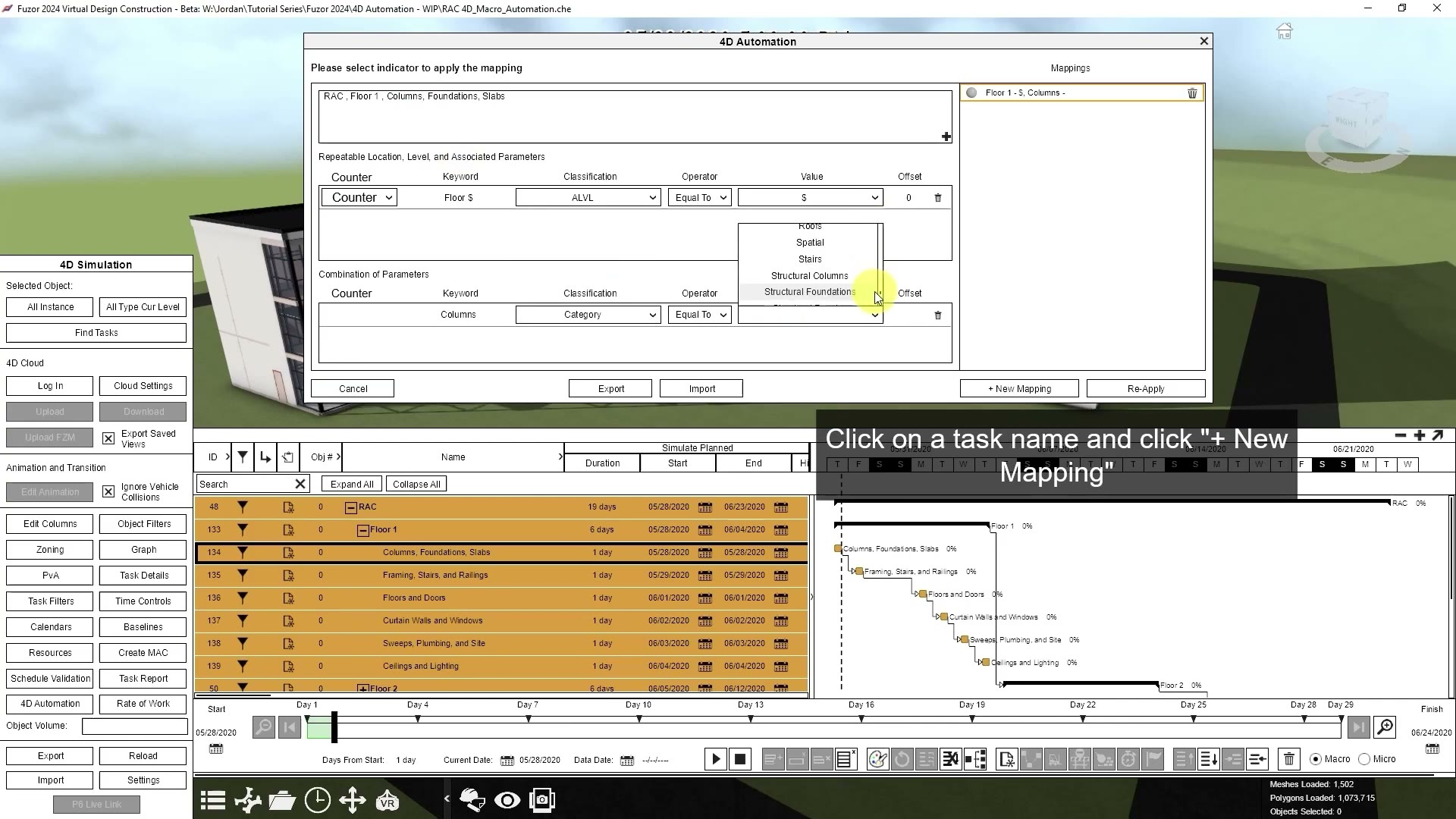

步骤 3

关联条件，映射即可生效。“或”条件很适合同时关联；多个不同参数，例如在一个映射中同时处理柱、基础和楼板；当参数映射的关键词包含数字时，会出现“重复列”选项；选择该选项后，关键词会移动到“与”条件字段，；并将数字替换为美元符号通配符，从而让；关键词能够重复匹配，适合带数字编号的任务名称，例如；“分区一、区域一、浇筑段一”等。了解这些参数后，；下面说明关键词及其与映射系统的关系。系统会用关键词；搜索全部任务名称，并把具有对应值的对象；关联到该关键词。例如，“柱”这个关键词会应用于名称中；包含“柱”的所有任务，并把对应对象关联到这些任务；需要注意，对象会关联到第一个包含该关键词的任务，；因此应为映射添加更多关键词，使匹配条件更加具体，；避免发生错误关联。下面完成这个映射，并查看它如何；把对象关联到进度计划。应用映射时，可以点击“重新应用”，该按钮；会重新运行文件中的全部映射；也可以点击已创建映射旁的灰色圆点；映射成功应用后圆点会变为绿色；如果映射有误并需要修正，则会变为红色。

步骤 4

调整映射或新增条件后，圆点会变为黄色，表示需要再次运行映射；还要注意，如果删除已经应用的映射，原先关联的对象也会取消关联；保存映射的推荐方式是点击“导出”，生成映射的XML文件，；该文件可以导入到其他项目中；这个工具的最终目标，是逐步达到这样一种状态：；只需执行一个步骤，；就能完成进度计划的全部4D对象关联，；这个步骤就是导入映射XML文件；首次导入XML文件时，；部分映射可能无法应用，；也可能无法完整关联全部模型对象；但是，只要在后续项目中持续补充映射，；并从每个文件中导出映射列表，；最终就会形成所谓的“专家AI”，；它利用持续积累的映射数据库，只需点击一个按钮，就能完成整个模型的对象关联；以上就是Fuzor2024新增的4D自动化功能。

完成后如何复核

完成上述操作后，建议先检查当前界面的显示结果、保存状态和关联对象是否符合预期；如果结果将用于进度、空间、设备、模型或协同决策，还应结合项目版本、输入数据、权限范围和现场实际情况进一步核对。软件中的可视化或筛选结果不能替代施工可行性、安全合规或成本结论。

如需将该工作流用于具体项目，重庆平野科技可围绕 Fuzor 的4D 施工进度与计划模拟场景提供技术咨询、培训与实施整理；具体工作内容应根据项目版本、模型数据和实际需求确认。

资料与图片说明

操作内容与截图依据《[Fuzor 2024] How to Use 4D Automation Part 1 Overview》原始教程视频整理。软件功能与界面应以 Fuzor 当前版本及 Kalloc/Fuzor 官方公开资料为准。

本教程说明 本文根据《[Fuzor 2024] How to Use 4D Automation Part 1 Overview》的操作顺序整理，将视频中的关键界面步骤转为可复核的图文说明。
