Fuzor 2025：如何使用 PDF 叠加图纸

适用场景与使用前提

本教程适用于在 Fuzor 中处理“如何使用 PDF 叠加图纸”这一操作。开始前，建议已打开目标项目，并确认相关模型、进度、数据或协同资源已按本项目的管理规则加载。不同版本的菜单名称、位置与可用范围可能存在差异，应以当前安装版本和项目权限为准。

平野科技围绕 Fuzor 的场地环境、模型表达与项目展示应用，提供技术整理、培训、咨询与实施支持。本文保留视频的实际操作顺序，便于 BIM、4D 模拟与 VDC 团队理解功能入口并复核工作流。

操作步骤

步骤 1

大家好，欢迎观看PDF叠加工具教程；该功能可将PDF图纸叠加到场景中，提高施工和开挖定位的准确性；本教程包含五项内容；首先创建PDF叠加图，再使用实际尺寸按比例生成；随后处理PDF页边距、调整透明度，并演示如何隐藏或清除叠加图；先选择要应用叠加图的模型，再在“元素属性”中点击“创建PDF叠加图”。

步骤 2

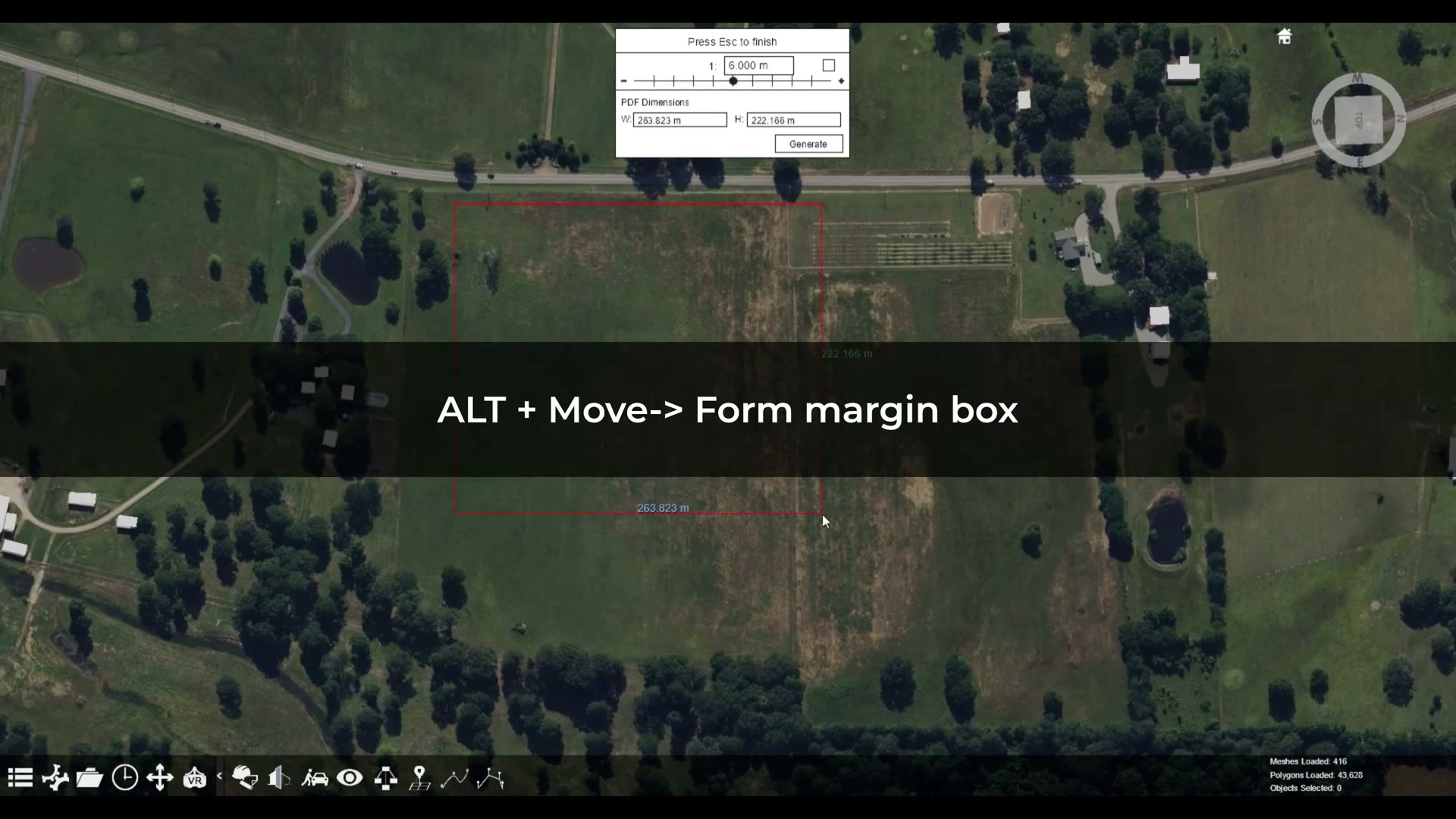

此时会出现网格。若不需要，可在屏幕顶部关闭网格可见性；在场景中单击，确保PDF左上角与Fuzor场景中的目标位置对齐；红色基准点确定后，可按图纸中的实际尺寸调整叠加图，并在宽度和长度输入框中直接填写数值；也可以按住Alt并移动光标拖出矩形，但为确保精度，建议使用宽度和长度输入框；尺寸设置完成后点击“生成”，文件资源管理器会打开，选择要使用的PDF；工具只会读取PDF的第一页，因此请确保目标图纸位于第一页，或另存为只包含该页的新PDF。

步骤 3

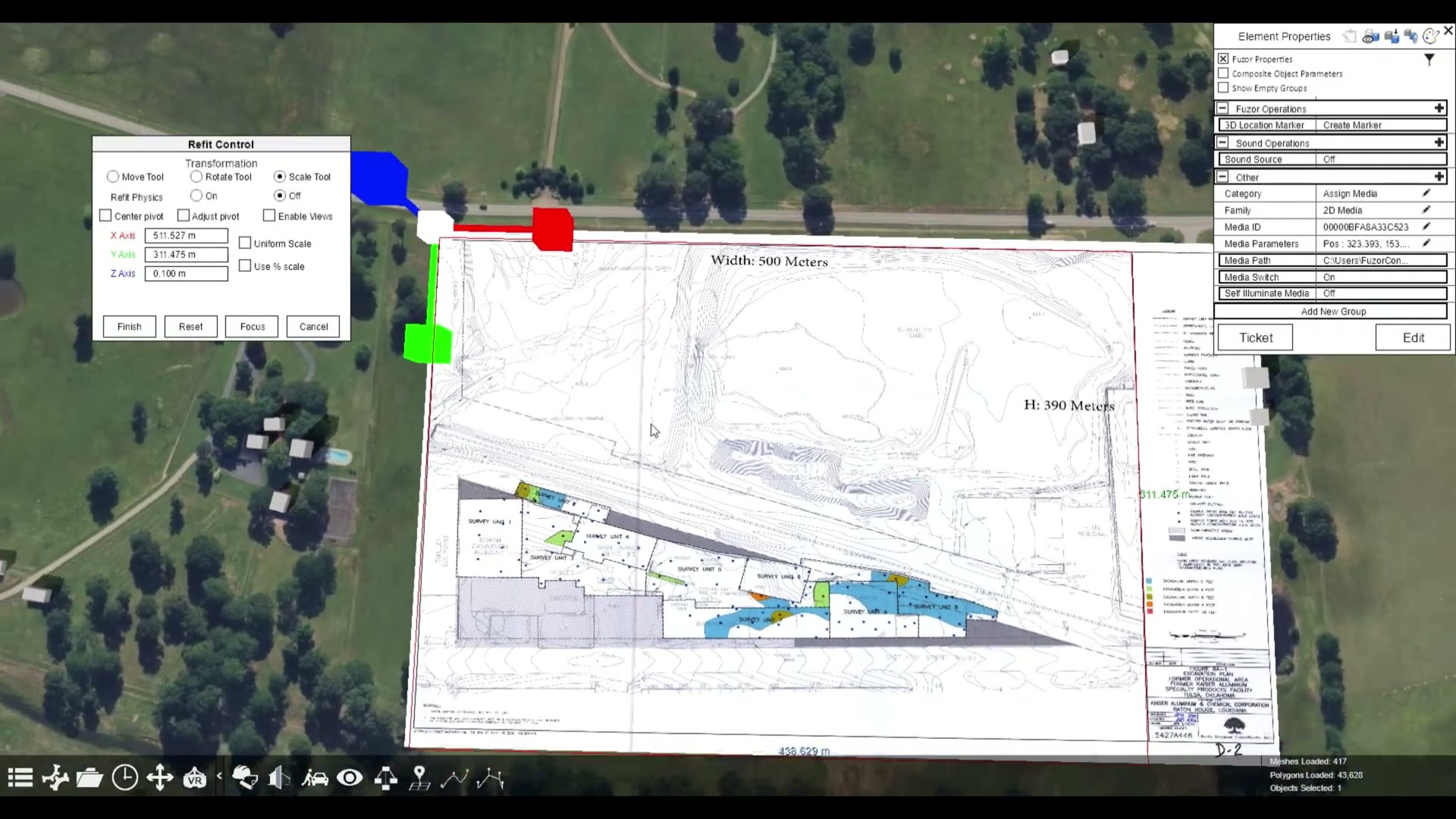

从文件资源管理器选择PDF后，叠加图会出现在场景中；用红色参考框检查尺寸是否正确；如果PDF带有页边距，仍可先按图纸尺寸生成，再缩放并重新贴合，使页边距落在红色参考框之外；调整完成后，叠加图会成为场景的一部分。可以穿透点击PDF，沿图纸描绘开挖范围；请注意，同一时间只能生成一张PDF叠加图；要调整透明度，请在场景中选中PDF，打开Fuzor的“颜色替换”，再用滑杆修改透明度。

步骤 4

叠加图默认透明度为百分之五十，既能看到下方地面或模型，也便于使用开挖工具沿图纸描绘；不再需要PDF时，可以将其隐藏；打开“可见性替换”，展开Fuzor内容，再在“已分配媒体”下隐藏对应PDF；若要导入新版本或另一张PDF，可先清除当前文件。选中PDF，在“元素属性”中点击“清除PDF”；至此，PDF已成功叠加到场景中。
