Fuzor 2025：如何操作内置开挖工具

适用场景与使用前提

本教程适用于在 Fuzor 中处理“如何操作内置开挖工具”这一操作。开始前，建议已打开目标项目，并确认相关模型、进度、数据或协同资源已按本项目的管理规则加载。不同版本的菜单名称、位置与可用范围可能存在差异，应以当前安装版本和项目权限为准。

平野科技围绕 Fuzor 的施工规划与现场模拟应用，提供技术整理、培训、咨询与实施支持。本文保留视频的实际操作顺序，便于 BIM、4D 模拟与 VDC 团队理解功能入口并复核工作流。

操作步骤

步骤 1

欢迎使用Fuzor2025；本教程将介绍如何使用开挖工具，无需额外建模，就能制作细致、真实的开挖动画；该功能适合高效准备并可视化场地开挖阶段；本教程包含八项内容。首先说明开挖前为什么要正确准备场地；随后叠加PDF图纸，精确绘制开挖区域，并演示如何创建和连接开挖分区；接着调整分区的深度与坡度、创建坡道、自定义材质，并总结准确建模的注意事项；先设置场地。可以使用SiteContext，也可以导入自己的模型。选中任意对象后，在“元素属性”中即可找到开挖工具；任何模型都可以用于开挖。如果已有PDF格式的开挖图纸，可以叠加到场地上作为精确参照；在“元素属性”中选择“创建PDF叠加图”。

步骤 2

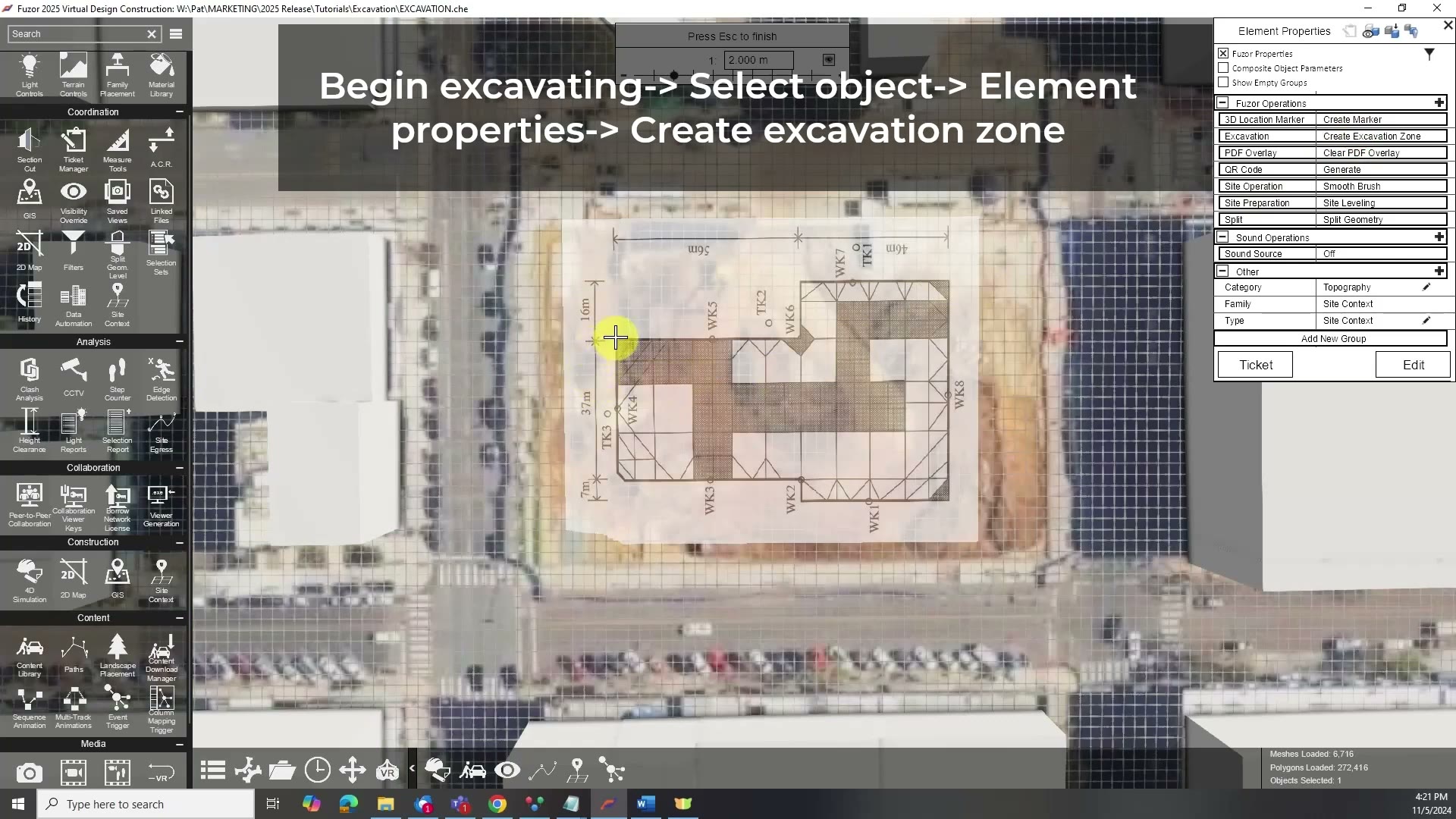

按住Alt并拖动可设置尺寸，也可以直接在宽度和高度输入框中填写数值；加载后，可在“颜色替换”中调整PDF透明度，便于描绘开挖轮廓；完成缩放和调整后，就可以沿PDF图纸定义开挖范围；完成后，可在“可见性替换”中显示或隐藏叠加图。文件保存并重新加载后，叠加图会自动清除，也可随时手动清除；开始开挖时，选择任意模型，然后在“元素属性”中点击“创建开挖区域；网格出现后，根据需要设置单元格尺寸。至少点击三个点勾勒范围，再按Esc完成；可以在这里调整深度。添加坡道等构件前，最好先确认标高；连接开挖区域时，可使用吸附功能精确对齐。光标会显示不同符号：Y表示角点，X表示墙边，加号表示不吸附；吸附可避免分区之间出现意外挡墙。若重叠方式不受支持，系统会发出警告。建议先建立一个主开挖区域，再在内部添加分区。

步骤 3

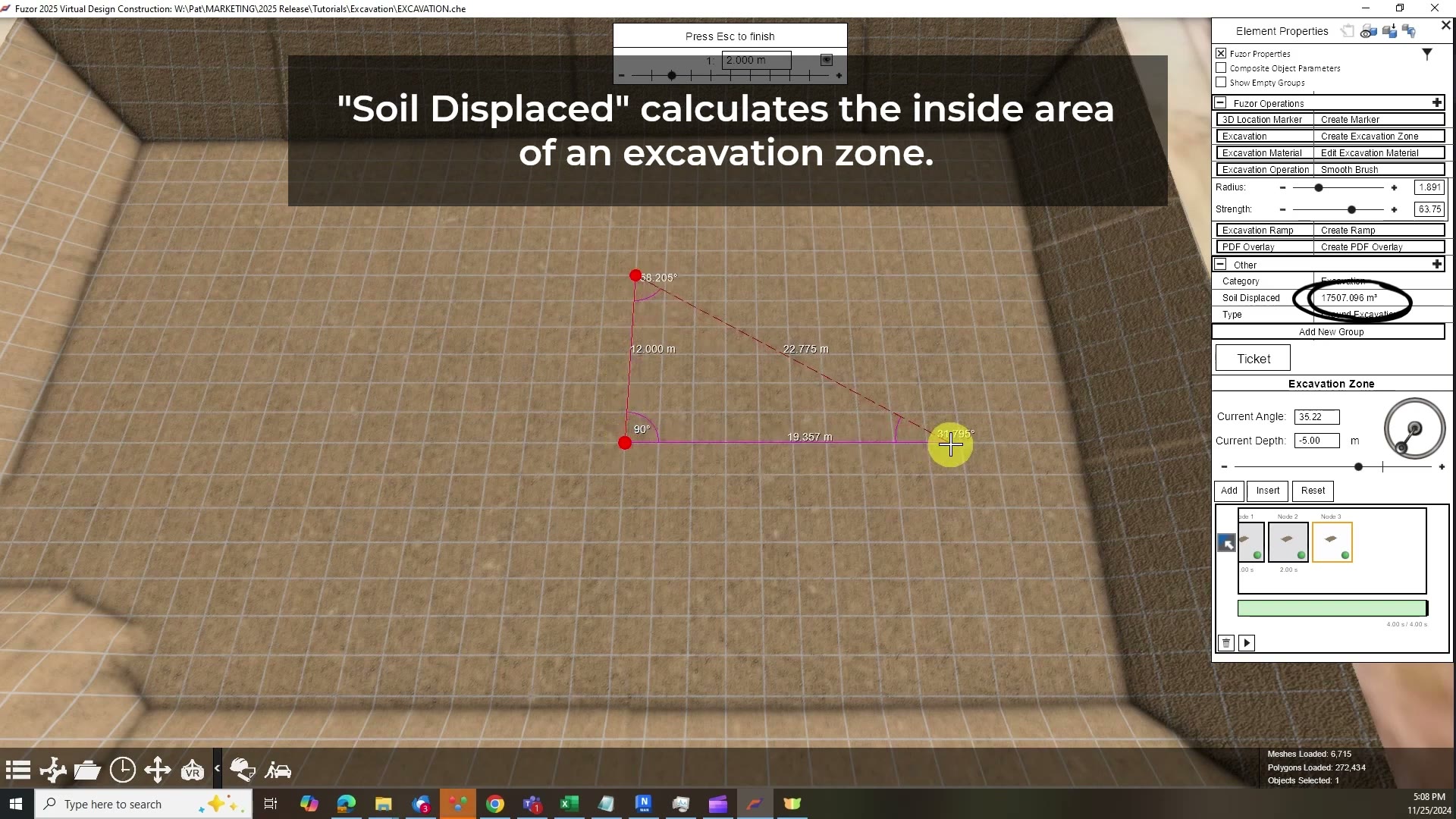

定义区域后，可以调整深度和坡度。这些参数会保存到关键帧系统，用于制作多阶段开挖动画；要添加坡道，请在“元素属性”中选择“创建坡道”；将光标移到开挖边缘，调整宽度、坡度和长度，然后单击确认。界面也支持手动输入精确数值；坡道可用于组织出入口，并满足项目规定；如果产生粗糙边缘，可用平滑笔刷处理，并调整笔刷半径和强度；再看一个实用参数。“挖出土方量”会计算开挖区域内部体积，可据此估算例如所需运输车辆数量；还可以更换开挖区域材质，以提高视觉真实度或匹配地质条件。可从材质库或本地图片选择纹理，再添加凹凸贴图；开挖动画也能保存为多轨动画，加入序列动画任务，成为4D模拟的一部分；例如，先创建父级开挖区域，设置深度和坡度，再从“动画管理器”导出轨迹，并转换为多轨动画。

步骤 4

第一阶段可新建多轨动画，后续阶段使用“添加到现有动画”。在父级区域内创建第二个分区，并为后续阶段重复操作；回填动画可通过抬高局部或整个开挖区域的深度来实现；所有阶段完成后，可分别关联到进度计划任务。选择开挖区域和对应任务，再点击“分配选定对象”；下面是几条开挖建模建议。主项目范围尽量使用单一父级开挖区域，并在内部创建附加分区；先设置深度，再吸附分区，可避免产生多余挡墙。不同深度的区域应分别设定后再连接。平滑笔刷不要贴近开挖墙边使用；如需重做，可删除当前关键帧以快速重置，然后重新创建正确的开挖区域；若要完全重新开始，选中开挖区域并按Delete，SiteContext会自动重新加载；如需更多教程，请关注我们的频道，继续了解Fuzor强大的VDC工具。

完成后如何复核

完成上述操作后，建议先检查当前界面的显示结果、保存状态和关联对象是否符合预期；如果结果将用于进度、空间、设备、模型或协同决策，还应结合项目版本、输入数据、权限范围和现场实际情况进一步核对。软件中的可视化或筛选结果不能替代施工可行性、安全合规或成本结论。

如需将该工作流用于具体项目，重庆平野科技可围绕 Fuzor 的施工规划与现场模拟场景提供技术咨询、培训与实施整理；具体工作内容应根据项目版本、模型数据和实际需求确认。

资料与图片说明

操作内容与截图依据《[Fuzor 2025] How to Operate Built-in Excavation Tool》原始教程视频整理。软件功能与界面应以 Fuzor 当前版本及 Kalloc/Fuzor 官方公开资料为准。

本教程说明 本文根据《[Fuzor 2025] How to Operate Built-in Excavation Tool》的操作顺序整理，将视频中的关键界面步骤转为可复核的图文说明。
